EKANG Solution

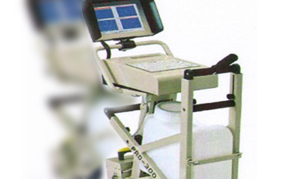

Ultrasonic Rail Flaw Detector

레일탐상기의 개요

레일탐상기의 개요

레일의 두부, 복부, 저부 균열을 탐상하는 장비로, 5채널 이상의 채널수를 보유하고 있습니다.

레일탐상기의 특징

  • 전용프로그램을 사용하여 탐상결과물에 대한 현시 가능
  • 저부확대표시기능을 표준사양으로 하여, 전식으로 인한 저부부식을 감지, 부식개소의 부식량을 정량적으로 평가가능
  • 감도교정용 레일 제공

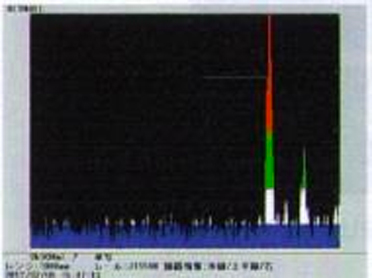

A스캔 표시화면

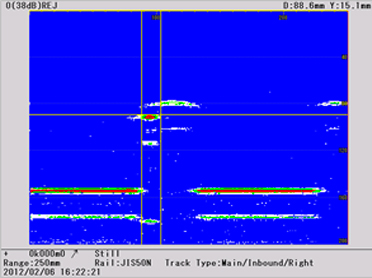

B스캔 표시화면

레일탐상기의 주요사양

조작방법 초음파 펄스반사법
표시방법 A 스코프 및 B 스코프
탐촉자별 4개 및 6개 화면 분할표시 가능
사용탐촉자 5HMz 수직탐촉자 / 2HMz 사각탐촉자
0° 수직 : 쉘링 , 수평균열, 저부 부식
45°사각 : 횡균열, 볼트구멍
70°사각 : 두부횡균열
사용온도범위 0~+45℃
입출력단자 USB단자
전 원 연축전지(12V, 12AH)
연속작동시간 약 5시간
제품크기 W600*D450*H920 mm (본체)
중 량 본체 : 약 18kg (배터리와 탐상용 매질 제외)
배터리 : 약 4.5KG
보관용케이스 : 약 15KG
