EKANG Solution

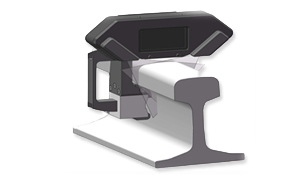

Rail Profile Measuring Device

레일단면측정기의 개요

레일단면측정기의 개요

선로유지보수에 필요한 철도레일의 단면형상의 측정 및 해석에 사용하는 장비입니다.

레일단면측정기의 특징

  • 정밀도0.1mm의 재현성 정도를 나타낸다.
  • 단 시간 측정설치에서 측정까지 개소당 數分이내 측정가능
  • 간단한 조작측정 후, 태블릿으로 형상과 마모량을 바로 확인가능
  • 비접촉 센서계측 중에는 측정기에 접촉이 되지 않으므로 개인에 의한 측정편차가 없다.
  • 소형 경량약 1.2kg으로 경량이다.
  • 데이터 분석 가능데이터 분석 소프트웨어로 마모 형상의 시간 경과에 따른 변화를 확인할 수 있고 레일 형상과 차륜 형상의 중첩 표시가 가능하다.

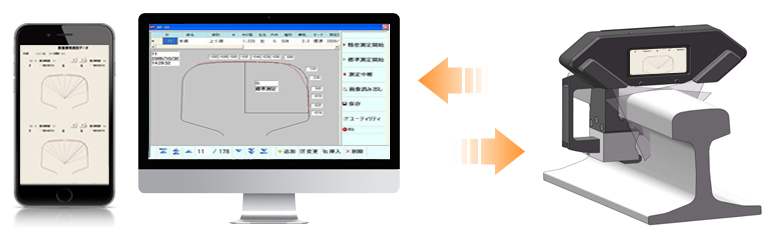

레일에 설치 후, 태블릿 단말기로 촬영 , 마모 상태 바로 확인 가능

레일단면측정기의 주요사양

측정 출력 모니터 표시: 형상, 마모량 표시
파일 출력: 마모량 수치 데이터 ＣＳＶ형식 / 백업 및 데이터 분석 소프트웨어용(전용 포맷)
전 원 타겟・블록 : 단3전지×2 (1.5V 알칼리 전지 권장
태블릿 : 리튬 이온 배터리
외형 치수 타겟・블록 : W200×H185×D87mm
태블릿 : W121×H200×D24mm
무 게 타겟・블록 : 약1.2kg
태블릿 : 약0.4kg
사용 가능 조건 온도 : ０～４０℃
습도 : 10% ～ 90%
측정 시간대 : 오전/오후（차광필요）
레일상태 : 건널목,분기기,신축 이음매는 측정 불가
옵 션 데이터 해석 소프트웨어
