EKANG Solution

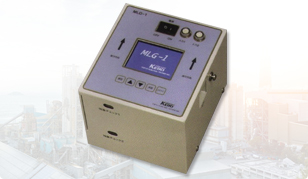

Motion Logger

가속도센서를 탑재한 열차동요측정장치로 열차에 발생하는
‘6축’의 운동특성을 계측기록합니다.

소형으로 기동성에 편리 한 portable형센서 등을 열차 내에 상설하지 않고 열차종류, 시간대, 열차내의 측정장소를 자유롭게 선택가능
다양한 측정 항목 "6축 측정"주행중의 열차에 발생하는 6축의 운동특성을 측정하고 기록
상하•좌우•전후, 진행 방향 변화(진동)• 켄트 변화•구배 변화(피치)
거리정보기능거리 정보는 GPS 또는 전후 가속도를 적분하여 환산

측 정 장 치	측정범위	가속도 (X, Y, Z 3축) ± 49m/s2 (±5G) / 각속도 (X, Y, Z 3축) ± 150deg/s
	인터페이스	USB2.0
	측정시간	약 6시간
	전 원	리튬 이온 전지
	사이즈	W184 * D184 * H 159mm
	무 게	약 4kg
데 이 터 장 치	해석장치	윈도우 컴퓨터 – 열차동요 전용 해석 소프트웨어 탑재
데 이 터 장 치	해석기능	산출 및 보정기능 / 이상개소 판정기능 / 그룹표시기능 / 파일출력기능 / 장표출력기능
